Загальні характеристики
Ізоляція / Оболонка
Спеціальна сітчата із поліолефіна
Віднесення до категорії AD8
Випробувано за зразком стандарту EN 50525-21. Додаток E: – випробування напругою 1 кВ AC у воді, за температури 50 °C тривалістю понад 100 днів безперервно. – просочування води в оболонку після 100 днів витримування у воді за температури 50 °C < 40 %. – опір ізоляції щонайменше 1011 Ω∙см
Відстань між написами, мм
≤ 550
Виділення диму на комплектному провіднику
EN 61034-2 (світлопроникність > 70 %)
Випробування на атмосферостійкість
Відповідає стандарту EN 50618, Додатку E до стандарту EN 50289-4-17
Випробування на стійкість до УФ випромінювання на оболонці
Методика A (720 год.; 60 °C ± 3 °C; вологість повітря 50 ± 5 %) відповідає стандарту 2 PfG 1169/10.19, випробування тривало 2000 год., що значно перевищує 720 год за стандартом EN 50618
Випробування напругою на прохід
EN 62230, додаток A
Діапазон робочих температур розряду, °C
-40 ~ 90
Діелектрична стійкість
12 кВ 60 хв. Порівняння з вимогами стандарту EN 50618: 6,5 кВ; 5 хв
Довготривалий опір ізоляції у воді
Випробування в компанії KBE згідно зі стандартом UL 44, розділ 5.4 та стандартом UL 2556, розділ 6.4: 90 °C ± 5 °C; 2000 В (пост. струму) ≥ 3 ГΩ×м через 12 тижнів, Результат випробування в компанії KBE: > 50 ГΩ×м через 12 тижнів
Довготривалий опір ізоляції у повітрі
2,0/ 2,0 кВ пост. струм
Допустиме навантаження по струму
згідно зі стандартом EN 50618, таблиця A-3
Доступні перерізи, мм²
4,0 - 10
Друкований напис/малюнок
KBE SOLAR DB+ X,XX mm² EN 50618 H1Z2Z2-K 62930 / IEC 131 HALOGEN FREE LOW SMOKE R60147048 /
MADE IN GERMANY CE
Електрична ємність та відносна діелектрична константа
Випробування в компанії KBE згідно зі стандартом UL 44, розділ 5.6 та стандартом UL 2556, розділ 6.5: температура води 90 °C ± 5 °C; занурення на 14 днів Відносна діелектрична проникність через 1 день занурення ≤ 6 %. Ємність через 14 днів занурення ≤ 10 % Різниця ємності з 7 до 14 дня ≤ 4 %
Колір оболонки
червоний, синій, чорний (застосування кольору з дуже високою / світлостійкістю (BWS 8) згідно зі стандартом ISO 4892)
Максимально дозволена робоча напруга змінного струму, кВт
1,2/1,2 кВ
Максимально дозволена робоча напруга постійного струму, кВт
1,8/1,8 кВ
Можливість прокладання у землі
Внутрішня перевірка компанії KBE згідно зі стандартом UL 854
Найнижча допустима температура для прокладання, °C
-25
Номінальна напруга змінного струму, кВт
1,0/1,0 кВ
Номінальна напруга постійного струму, кВт
1,5/1,5 кВ
Опір ізоляції
EN 50395, розділ 8.1 виконується при 20 °C та 90 °C у воді. Результати згідно зі стандартом EN 50618, таблиця 1, 2 PfG 1169/10.19 проведено за температури 20 °C і 90 °C у воді. Мінімальні результати за стандартом 2 PfG 1169/10.19: 1050 MΩ*км за температури 20 °C, 1,05 MΩ*км за температури 90 °C
Опір провідника
EN 50395, розділ 5? згідно зі стандартом EN 50618, таблиця 2
Перевірка вертикал.розповсюдж.полум’я на комплектн.провіднику
EN 60332-1-2
Перевірка динамічного проникнення
згідно зі стандартом EN 50618, додаток D
Перевірка на відсутність галогенів
EN 50525-1, додаток B
Перевірка на згинання у холодному стані
EN 60811-504 (-40 °C, підготування: 16 г)
Перевірка на розтяжіння у холодному стані
DIN EN 60811-505 (-40 ±2 °C, підготування: 16 г)
Перевірка нагріванням у вологому середовищі
EN 60068-2-78 (1000 г при 90 °C та вологості повітря 85 %)
Перевірка наявн.напруги змін/пост струму на комплектн.провідн.
EN 50395, розділ 6 (6,5 кВ змін. струму або 15 кВ пост. струму; 5 хвилин)
Перевірка озоностійкості комплектного провідника
EN 50396, розділ 8.1.3, спосіб B
Перевірка теплового розширення
EN 60811-2-1 (200 °C; 15 хв. під навантаженням; навантаження 20 Н/см²)
Перевірка усадки
EN 60811-503 (120 °C, 1 г, усадка < 2,0 %)
Поверхневий опір
EN 50395, розділ 11
Постанова про приймання будівельних об‘єктів, BauPVO
Клас Dca відповідно до стандарту EN 50575:2014

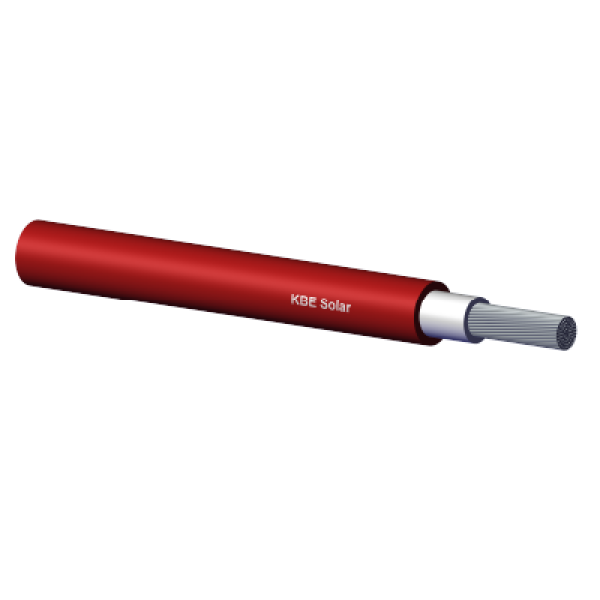

Провідник
Електричний мідний, оцинкований згідно зі стандартом
Радіус згинання
≥ 4 x зовнішній переріз
Сертифікати та стандарти
DIN EN 50618; сертифікат TÜV Рейнська область / № R60147048; IEC 62930 / 2 PfG 1169/10.19
Скорочене позначення конструктивного типу/умовне позначення
H1Z2Z2-K / 62930 IEC 131 / PV 1500-K
Стійкість до аміаку
7 днів за температури 23 °C у насиченій аміачній, атмосфері (внутрішнє випробування)
Стійкість під час випробування постійною напругою
EN 50395, розділ 9 (10 днів, 85 °C у NaCl 3 %, 1,8 кВ пост. струму)
Стійкість проти кислот та лугів
EN 60811-404, 7 днів; 23 °C (N-щавелева кислота; N-розчин їдкого натру)
Стійкість проти солоної води
Зберігання при 23 °C впродовж 7 днів у насиченому соляному розчині. Зміна міцності на розривання < 5 %
Температура під час короткого замикання, °C
+250 °C (на провіднику макс. 5 сек)
Гарантійний термін, років
25
